Выше перечислены модели автомобилей Вольво на которых устанавливается тип иммо внедренный в блок CEM (блок бортовой электроники). В отличии от предыдущих моделей Вольво – у которых блоки иммобилайзера находятся отдельными блоками.
Рассмотрим примером, как делается чип-ключ на Volvo S80. Блок CEM находится над ногами водителя слева. Для того чтобы снять его, придется потрудится. Смотрим рисуноки ниже:

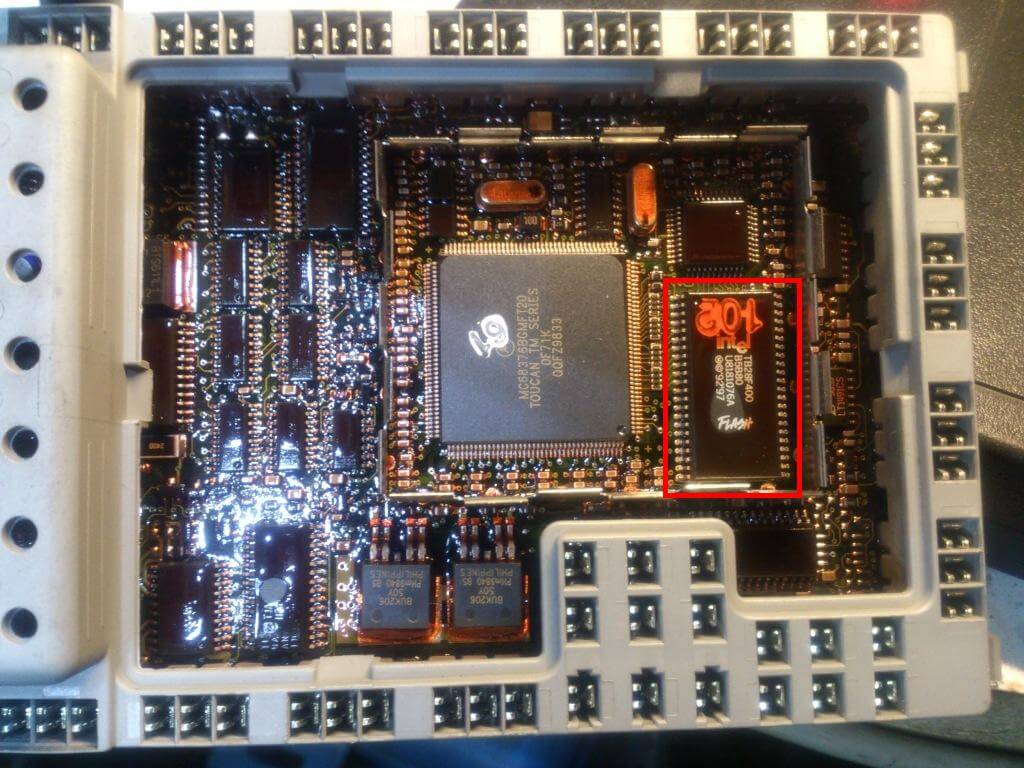

Запоминаем расположение реле и перемычек. Извлекаем блок с самим процессором внутри, разбираем :
Теперь нам необходимо аккуратно выпаять горячим воздухом FLASH TB28F400 фирмы Intel, где лежат все данные, в том числе и данные необходимых нам ключей.
Читаем дамп и генерируем новый чип. В дампе видны три ключа. Сам дамп сложен по структуре. Кладем четыре байта нашего нового чипа MegamosM48 в дамп, и кое-какие данные в чип из дампа.Перед впаиванием Flash хорошо очищаем место растворителем от лака, затем обрабатываем паяльной бездымной пастой, позиционируем микросхему, греем горячим воздухом 420-440С, пока не пропаяются все 44 вывода. Собираем все в обратном порядке. Вкладываем стеклянный чип в ключ и запускаем автомобиль.
В комплекте с завода идут штатные брелоки Вольво. При их утере можно привязать бывший в употреблении брелок с необходимой нам частотой (Европа 433МГц, Америка 315МГц) с помощью диагностического оборудования.
